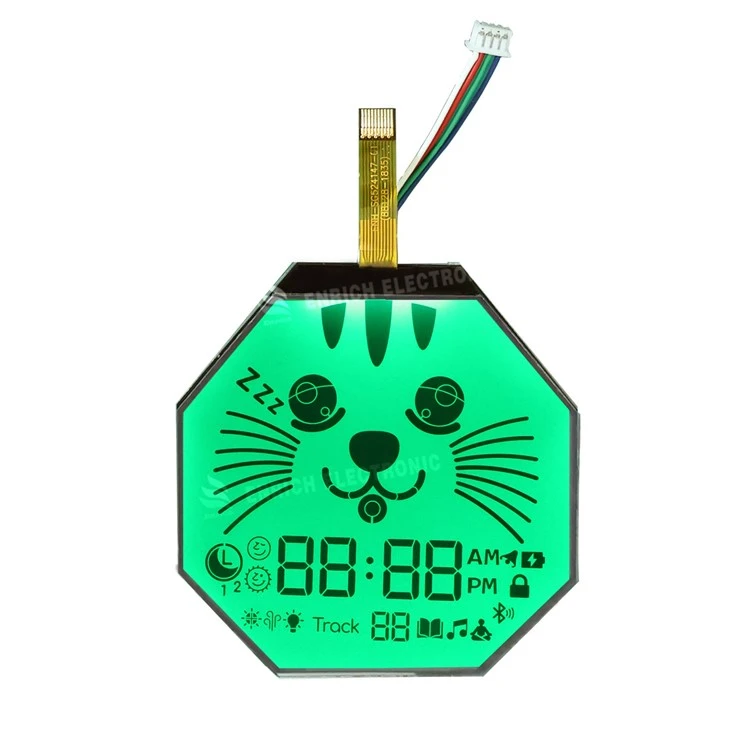

Modulu LCD tas-Segment Ottagoni FSTN

ENH-SG524147-01 Deskrizzjoni:

Dan il-prodott huwa anWiri tas-Segment Ottagonali FSTN. Il-valur ewlieni tiegħu jinsab fihleġibilità eċċezzjonali, konsum ta 'enerġija estremament baxx, adattabilità ambjentali qawwija, u kontenut tal-wiri kompletament customizable. Mhuwiex iddisinjat għal grafika kumplessa iżda speċifikament għal apparati li jeħtieġupreżentazzjoni fit-tul, stabbli u ċara ta' informazzjoni speċifika.

I. Analiżi Dettaljata tal-Parametri tal-Prodott

Tip ta 'Wiri:FSTN

Essenza Teknika: STN imtejjeb b'film ta 'ritardazzjoni ta' preċiżjoni laminat fuq iċ-ċellula STN.

Modalità Wiri:Transflettiv Pożittiv

Pożittiv:Jallinja ma' drawwiet komuni tal-qari.

Transflettiv: Karatteristiċi asaff transflettivwara l-LC. F'dawl ambjentali qawwi, jirrifletti d-dawl għal wiri ċar mingħajr dawl ta' wara (l-aktar effiċjenti fl-enerġija-). F'dawl baxx, id-dawl ta 'wara ddawwal il-kontenut. Din il-modalità tikseb l-bilanċ ottimali bejn il-viżibilità tal-kundizzjoni kollha-u l-konsum tal-enerġija.

Drive Vultaġġ: 3.3V

Tindika kompatibilità ma' sistemi moderni ta'-vultaġġ baxx MCU (eż., ARM Cortex-M), li jeliminaw il-ħtieġa għal ċirkwiti ta'-ċaqliq tal-livell, jissimplifikaw id-disinn tas-sistema, u jnaqqsu l-konsum ġenerali tal-enerġija.

Temperatura operattiva: -20 grad ~ +70 grad

Jiddefinixxi l-firxa tat-temperatura ambjentali għal tħaddim normali. Ikopri l-biċċa l-kbira tax-xenarji minn ambjenti kesħin ta 'ġewwa għal kundizzjonijiet sħan tas-sajf ta' barra, li juri robustezza ambjentali tajba.

Angolu tal-Wiri: 6:00

A parametru kritikugħal wirjiet tas-segmenti. Tindika l-aħjar direzzjoni tal-vista hija minnhawn taħtl-iskrin. Meta immuntat b'mod normali (display li jħares lejn l-utent), dan ifisser li l-linja tal-vista tal-utent għandha tkunftit 'il fuq mill-assi normali tal-iskrin-i.e., a ħarsa żgħira 'l isfeljagħti l-aħjar kuntrast. Din hija l-aktar installazzjoni komuni u angolu tal-qari għall-istrumenti.

Dimensjonijiet Outline:63.53mm * 62mm * 5.6mm

63.53 x 62mm hija d-dimensjoni tal-kaxxa li tgħaqqad qrib -ottagonali għal immuntar preċiż u disinn tal-qtugħ. 5.6mm ħxuna tinkludi ħġieġ, LC, FPC, u qafas potenzjali, li jirrappreżenta profil standard.

Interface:FPC

Juża kejbil flessibbli għall-konnessjoni, li joffri vantaġġi ta 'daqs żgħir, piż ħafif, bendability, u installazzjoni faċli. Partikolarment adattat għal spazji kompatti jew prodotti b'mekkaniżmi biċ-ċappetti/li jiżżerżqu.

Sewwieq IC: AIP31033E

A komuniserial-in, parallel-outLED/LCD sewwieq IC. Jirċievi kmandi mill-ospitant permezz ta 'interface serjali I²C sempliċi ta' 2 wajers jew SPI ta '3 wajers u jikkonvertihom f'outputs paralleli multipli biex issuq direttament is-segmenti tal-wiri.Issejvja bil-kbir il-pinnijiet I/O tal-MCU ospitantiu tissimplifika d-disinn taċ-ċirkwit.

Panel customizable

Punt tal-Bejgħ Ewlenin. Din mhix biss għażla imma akaratteristika fundamentalita’ wirjiet tas-segmenti.

Skop ta' Personalizzazzjoni:

Uri Kontenut: Il-klijenti jipprovdu ċifri, ittri, simboli, ikoni, bar graphs mixtieqa, eċċ.

Layout & Forma: Arranġament arbitrarju tal-elementi ta' hawn fuq fiż-żona ottagonali.

Screen Printing (Dehra tal-Panew): L-istampar bil-kulur jista' jiġi applikat għal żoni mhux-attivi (eż., ikoni, skali, logos tad-ditta, borduri dekorattivi), u joħloq dehra integrata-high mas-segmenti tal-wiri iswed.

II.-Analiżi fil-Qasam tal-Applikazzjoni fil-Profondità

Kontroll Industrijali u Strumentazzjoni

Applikazzjonijiet ewlenin: Miters tal-fluss industrijali, gauges tal-pressjoni, kontrolluri tat-temperatura/umdità, miters tal-elettriku, pannelli indikaturi tal-istatus PLC, strumenti tal-laboratorju.

Problema Solvuta: L-ambjenti industrijali jitolbu operazzjoni 24/7 taħt dawl li jvarja jew qawwi.Teknoloġija transflettiva FSTNtutilizza dawl ambjentali rifless meta disponibbli u jattiva d-dawl ta 'wara fid-dlam, u jiżgura li jinqara fil-kundizzjonijiet kollha. Il-Angolu tal-vista tas-6:00jallinja mal-qagħda naturali tal-qari (li tħares ftit 'l isfel lejn strument). Il-forma ottagonalijista 'jwaħħal perfettament housings tondi jew disinji uniċi, ittejjeb l-estetika u l-integrazzjoni tal-prodott.

Vantaġġ: Vultaġġ tas-sewqan ta '3.3V jippermetti konsum ta' enerġija ultra-baxx, ideali għal dejjem-apparat industrijali. Firxa wiesgħa tat-temperatura operattiva (-20 grad ~+70 grad) taqbel mal-biċċa l-kbira tas-settings industrijali. Kontenut kompletament customizable juri numri preċiżi, unitajiet, bar graphs, u ikoni speċifiċi.

Apparat Mediku u għall-Kura tas-Saħħa

Applikazzjonijiet ewlenin: Moniters li jinġarru (eż., SpO2, BP), pompi tal-infużjoni, apparat mediku tad-dar (termometri, sfigmomanometri), tagħmir ta' rijabilitazzjoni.

Problema Solvuta: Qari mediku domandażero interpretazzjoni ħażina. Il-wirjiet tas-segmenti juru elementi ta' kuntrast-għoli (ċifri, simboli) bi truf li jaqtgħu, li jeliminaw iċ-ċajpar jew l-ambigwità. L-iskrin transflettiv jibqa 'viżibbli ħafna taħt dawl kumpless tal-isptar.

Vantaġġ: Interfaċċja sempliċi u affidabbli b'rendiment EMC tajjeb, li timminimizza l-interferenza ma 'elettronika medika sensittiva. Pannelli customizable jippermettu l-integrazzjoni ta 'logos tad-ditta, skali speċjali, jew simboli ta' twissija fiż-żona tal-wiri għal dehra professjonali.

Appliances tad-dar u Elettronika tal-Konsumatur

Applikazzjonijiet ewlenin: Apparat tal-kċina high-(fran, microwaves, magni tal-kafè), purifikaturi tal-arja, pannelli tal-kontroll tal-HVAC, ħiters tal-ilma, pannelli tal-kontroll tad-dar intelliġenti.

Problema Solvuta: It-tagħmir jeħtieġ li jħallat estetikament mad-dekorazzjoni tad-dar filwaqt li jipprovdi informazzjoni intuwittiva. Il-panel ottagonali customizablejintegra bla xkiel mal-forom tal-prodott (eż. pumi tondi, uċuħ mgħawġa), jikser il-monotonija ta 'skrins rettangolari. Il-kontenut huwa mfassal speċifikament għall-funzjonijiet tal-apparat (temperatura, ħin, ikoni tal-modalità), li joffri kurva ta 'tagħlim żero għall-utenti.

Vantaġġ: Il-kontenut jippersisti mingħajr aġġornament kostanti tal-enerġija (drive statika), li jirriżulta f'assorbiment minimu ta 'enerġija. L-interface FPC jippermetti rotta flessibbli fi spazji ristretti, li jiffaċilita d-disinn mekkaniku.

Elettronika tal-Karozzi u Apparat tat-Trasport

Applikazzjonijiet ewlenin: Fil--pannelli tal-kontroll tal-klima tal-karozzi, wirjiet tas-Sistema ta' Monitoraġġ tal-Pressjoni tat-Tajers, dashboards tal-muturi, indikaturi tal-istatus tal-ċarġer tal-EV.

Problema Solvuta: L-ambjenti tal-karozzi jinvolvu temperatura estrema, vibrazzjoni, u jeħtieġu viżibilità kemm fid-dawl tax-xemx qawwi kif ukoll fid-dlam.Il-firxa wiesgħa tat-temperatura tal-materjal FSTN u r-rispons mgħaġġelhuma-adattati sew. In-natura transflettiva tipprevjeni l-ħasil fid-dawl tax-xemx u tipprovdi backlight artab bil-lejl.

Vantaġġ: Robusti u-dejjiema. Is-sewwieqa ICs bħal AIP31033E tipikament joffru immunità qawwija għall-istorbju, adattata għal applikazzjonijiet tal-karozzi.

Tagħmir Speċjalizzat & HMI

Applikazzjonijiet ewlenin: Tagħmir tat-test speċjalizzat, pannelli tal-kontroll tas-sigurtà, data loggers ta'-enerġija baxxa, interfaces tal-magni tal-bejgħ kummerċjali.

Problema Solvuta: Għal apparati bi skop wieħed,-displejs sħaħ bil-kulur huma spiża bla bżonn. Il-wirjiet tas-segmenti personalizzati jippreżentaw il-parametri kollha meħtieġa bl-aktar mod dirett,-baxx, baxx-qawwa, u affidabbli.

Vantaġġ: Il-personalizzabbiltà hija l-qofol ewlieni. Il-klijenti jistgħu jiddefinixxu kwalunkwe mudell tal-wiri (fi ħdan il-konfini ottagonali)-kwalunkwe kombinazzjoni ta' segmenti (ċifri, karattri, ikoni, bars tal-progress)-li joħolqu HMI uniku li jsir parti mill-identità tal-marka tal-prodott.









SPEĊIFIKAZZJONIJIET



OĠĠETT	DIMENSJONI	UNITÀ
Tip	FSTN	pulzier
Angolu tal-Wiri	6 0' ARLOĠĠ
Dimensjoni Outline	63.53x62x5.6(MAX)	mm
Drive IC	AIP31033E
MODALITÀ DISPLAY	FSTN/Trażmissiv/Pożittiv
Konnettur	FPC
Temperatura operattiva	-20 grad - +70 grad	grad
Temperatura tal-Ħażna	-30 grad - +80 grad	grad
Metodu tas-sewqan	1/2 Dmir, 1/3 Bias,
Dawl ta' wara	4 PCS LED BAJD
