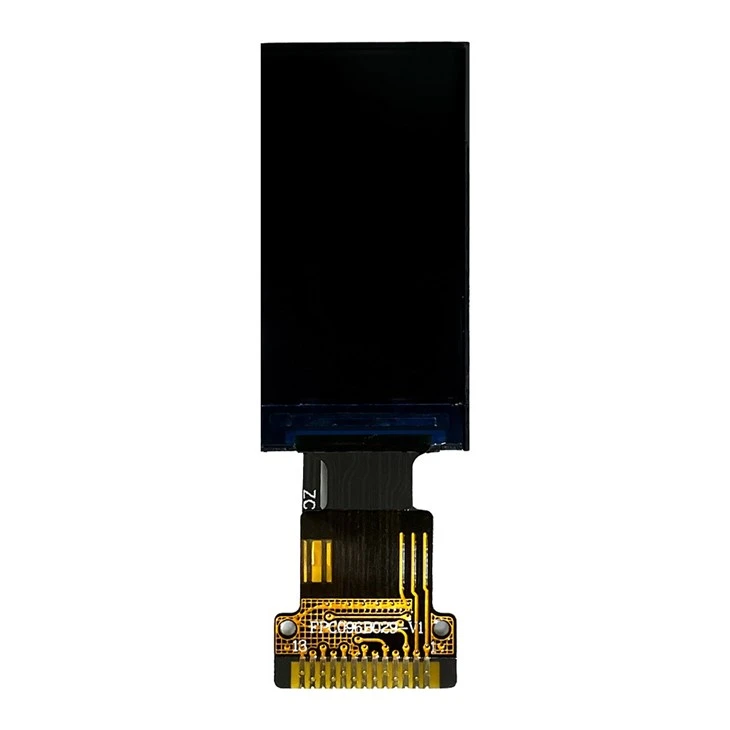

Modulu tad-displej TFT ta '0.96 pulzier

ENH-TV0096007ADeskrizzjoni

Fid-dinja tal-wirjiet kompatti, id-daqs ma jgħidx l-istorja kollha. TagħnaModulu tad-displej TFT ta '0.96 pulzierjipprova li prestazzjoni viżiva eċċezzjonali tista 'tiġi f'pakketti notevolment żgħar. Iddisinjat għal inġiniera, żviluppaturi tal-prodotti, u manifatturi li jitolbu kwalità mingħajr kompromess, dan il-modulu jagħti riżoluzzjoni vibranti ta '80 × 160 b'teknoloġija IPS li tirrivali turi d-doppju tad-daqs tagħha.

Il-Modulu tad-displej TFT ta '0.96 pulzierjirrappreżenta l-punt ħelu bejn iċ-ċarezza viżwali u l-impronta fiżika-li jagħmilha l-mow-għal għażla għal oġġetti li jintlibsu intelliġenti, tagħmir mediku, interfaces IoT, u kontrolli industrijali fejn kull millimetru huwa importanti.



Wara snin ta' riċerka u forniment ta' moduli LCD ta'-daqs żgħir, il-wiri HSD0.96 0.96-pulzier TFT kien wieħed mill-prodotti l-aktar stabbli-tal-bejgħ tagħna bl-aktar feedback sodisfaċenti tal-klijenti. Mhuwiex għaliex il-parametri tiegħu huma stordament, iżda għaliex kisbet l-aħħari fl-"adattabilità" u "prattiċità"-ħafna sħabhom faċilment jaqgħu fin-nassa ta '"stivar ta' parametri" meta jagħmlu skrins żgħar, iżda jinjoraw il-ħtiġijiet ewlenin ta 'xenarji inkorporati: integrazzjoni faċli, viżibilità ċara, u konsum baxx ta' enerġija. Din il-wirja tindirizza b'mod preċiż dawn il-punti kollha ta 'uġigħ, u kull dettall tekniku ġie ottimizzat abbażi tal-feedback tagħna minn eluf ta' produzzjonijiet ta 'prova tal-klijenti.

Nibdew bil-qalba tal-wiri tagħha, li tadotta teknoloġija IPS-xi ħaġa li mhix komuni ħafna fid-daqs ta' 0.96-pulzier. Ħafna manifatturi jużaw skrins TN orħos biex jikkontrollaw l-ispejjeż, iżda ppruvajnahom fil-jiem bikrija u sibna li l-iskrins TN jaħdmu ħażin f'apparat li jintlibes. Bidla żgħira fl-angolu tal-vista tikkawża distorsjoni tal-kulur u viżibilità fqira, speċjalment għall-brazzuletti tas-saħħa użati mill-anzjani. Il-vista tagħhom hija diġà fqira, u d-distorsjoni tal-kulur taffettwa direttament il-qari tad-dejta. Huwa għalhekk li insistejna li nużaw l-IPS. Fit-testijiet attwali, l-angolu tal-vista ta 'aktar minn 80 grad fid-direzzjonijiet kollha mhuwiex valur teoretiku mil-laboratorju; huwa l-aħjar parametru li ddeterminajna wara li naġġustaw ripetutament l-angolu tat-twaħħil billi ninstallaw l-iskrin fuq kisi tal-brazzuletti ta 'kurvaturi differenti. Anke meta jintlibes fuq il-polz, kemm jekk wieħed jaraha bir-ras jew mill-ġenb, in-numri u l-ikoni ma juru l-ebda distorsjoni tal-kulur, u l-kuntrast jibqa 'stabbli. Klijenti li użaw alternattivi tal-iskrin TN taw feedback partikolarment ovvju dwar dan il-punt.

Ir-riżoluzzjoni hija 80(RGB)×160 pixel. Dan il-parametru jista 'jidher ordinarju, iżda meta kkombinat mal-prestazzjoni tal-kulur tal-IPS, huwa aktar minn biżżejjed għal skrin ta' 0.96-pulzier. Ħafna klijenti inizjalment jistaqsu jekk l-għadd tal-pixel huwiex baxx wisq, iżda permezz tad-debugging attwali tagħna, id-densità tal-pixels ta 'din ir-riżoluzzjoni hija kompletament ċara għall-wiri ta' informazzjoni bażika bħal rata tal-qalb, għadd ta 'passi, u qawwa, u tista' saħansitra tippreżenta ikoni tal-kulur sempliċi. Barra minn hekk, ma żżidx il-pressjoni tas-sewqan jew il-konsum tal-enerġija minħabba pixels għoljin wisq-wara kollox, il-biċċa l-kbira tal-iskrins żgħar jintużaw f'apparati portabbli, u l-bilanċ bejn il-konsum tal-enerġija u ċ-ċarezza huwa aktar importanti milli sempliċiment ir-riżoluzzjoni tal-istivar. Ta 'min isemmi li l-arranġament tal-pixels tal-istrixxa vertikali RGB tiegħu huwa ottimizzat b'mod speċjali minna, li jipprovdi riproduzzjoni tal-kulur aktar preċiża minn arranġamenti ordinarji. Dan huwa partikolarment importanti għall-wiri ta 'kuluri ta' twissija bħall-aħmar u l-aħdar, li jagħmilha adattata għal prompts tal-istatus f'apparat mediku.

Il-konfigurazzjoni tal-polarizzatur hija punt importanti żgħir ta 'dan il-wiri, u huwa dettall li ottimizzajna għal xenarji ta' użu barra-il-"Upper Matte 83℃/ Lower Brightness-Titjib 7 gradi " mhuwiex angolu determinat arbitrarjament. Fil-jiem bikrija, xi klijenti rrappurtaw li l-iskrin kellu riflessjonijiet severi barra, li jagħmilha diffiċli biex tara, anke bi sunshade. Aħna ttestjajna polarizzaturi f'aktar minn tużżana angoli u finalment issetiljaw fuq polarizzatur matte ta 'fuq ta' 83 grad. Mhux biss inaqqas ir-riflessjonijiet tal-iskrin iżda wkoll ma taffettwax il-luminożità tal-iskrin, u anke tipprovdi reżistenza ħafifa għall-marki tas-swaba ', telimina l-ħtieġa għal kisi tal-wiċċ addizzjonali u tiffranka l-ispejjeż tal-produzzjoni tal-klijenti. Id-disinn li jtejjeb il-luminożità ta' 7 gradi aktar baxx-huwa aktar prattiku: jista' jtejjeb b'mod effettiv it-trażmissjoni tad-dawl ta' wara mingħajr ma jżid il-konsum tal-enerġija tad-dawl ta' wara, u jiżgura li l-iskrin jibqa' viżibbli b'mod ċar anke f'modalità ta'-enerġija baxxa, li hija kruċjali għal apparati li jintlibsu li jaħdmu bil-batteriji-. Barra minn hekk, din il-konfigurazzjoni ma taffettwax il-vantaġġ sħiħ tal-angolu tal-vista tal-IPS għal kollox, u tikseb bilanċ bejn il-prattiċità u l-esperjenza tal-utent.

Is-sewwieq IC użat huwa NV3022B, ċippa li ilna nużaw għal aktar minn tliet snin, li tista' titqies bħala "mudell stabbli" f'drivers ta' skrin-żgħar. Bosta sħabhom jirrakkomandaw ċipep tas-sewwieq orħos, iżda ppruvajnahom-dawk iċ-ċipep jew m'għandhomx integrazzjoni, jeħtieġu ċirkwiti periferali addizzjonali li jżidu d-diffikultà u l-ispejjeż tal-R&D tal-klijenti, jew għandhom modi ta' enerġija baxxa-instabbli, li faċilment jikkawżaw ċaqliq tal-iskrin u qtugħ ta' dawl. Il-vantaġġ ta 'NV3022B jinsab fl-integrazzjoni għolja tiegħu: il--in GRAM mibni jista' biss jappoġġja display-tal-kulur sħiħ b'riżoluzzjoni 80 × 160, u jelimina l-ħtieġa għal ħażna esterna addizzjonali. Jappoġġja wkoll l-interface tas-serje SPI, li teħtieġ biss 4 linji tas-sinjali (CLK, DIN, CS, DC) flimkien ma 'qawwa u art biex tinkiseb komunikazzjoni. B'inqas pinnijiet, huwa konvenjenti għall-klijenti li issaldjar u jiddebugjaw. Speċjalment għal riżorsi-disinji inkorporati ristretti, kull pin huwa ta 'valur, u d-disinn tal-interface ta' din iċ-ċippa jista 'jgħin lill-klijenti jiffrankaw ħafna riżorsi GPIO. Barra minn hekk, il-mod ta' enerġija baxxa-hija stabbli ħafna. Il-kejl attwali tagħna juri li fil-modalità sleep, il-konsum tal-enerġija jista 'jinżel għal-livell ta' mikroampere. Flimkien mal-funzjoni ta 'aġġustament tad-dawl ta' wara ta 'l-iskrin, tista' testendi ħafna l-ħajja tal-batterija ta 'apparati portabbli, li hija waħda mir-raġunijiet ewlenin li ħafna klijenti ta' apparat li jintlibes jagħżluha. Punt ieħor huwa li huwa kompletament kompatibbli mal-klijenti ST7735S-li qabel żviluppaw programmi li jużaw ST7735S jistgħu jadattawhom direttament mingħajr modifiki kbar, u jiffrankaw ħafna ħin ta 'R&D. Dan huwa wkoll disinn ta' kompatibilità li żammejna apposta wara-komunikazzjoni fit-tul mal-klijenti.

Il-parametri ambjentali u dimensjonali jistgħu jidhru bħala speċifikazzjonijiet konvenzjonali, iżda wara kull valur hemm il-konsiderazzjoni tagħna ta 'xenarji ta' applikazzjoni attwali. Il-firxa tat-temperatura operattiva hija -20 grad sa +70 grad, u l-firxa tat-temperatura tal-ħażna hija -30 grad sa +80 grad. Din il-firxa mhix immarkata b'mod każwali; huwa kkonfermat permezz tat-testijiet ripetuti tagħna ta 'xokk termali (ċikliżmu minn -20 grad sa +70 grad ) u testijiet ta' ħażna ta'-temperatura baxxa li din il-wirja tista 'taħdem b'mod stabbli f'ambjenti kesħin ta' barra fiċ-Ċina tat-Tramuntana u workshops sħan fin-nofsinhar taċ-Ċina mingħajr skrins suwed jew distorsjoni tal-iskrin. Preċedentement, klijent kien jużah f'sensors IoT ta' barra-skrins ta' marki oħra jesperjenzaw rispons bil-mod u distorsjoni tal-kulur f'ambjenti b'temperatura baxxa fix-xitwa, iżda din il-wirja baqgħet stabbli, li hija waħda mir-reputazzjoni li akkumulajna. F'termini ta 'dimensjonijiet, 14.04mm × 27.95mm × 1.53mm (tul × wisa' × ħxuna) huwa daqs kompatt ottimizzat minna bbażat fuq id-daqsijiet tal-kisi ta 'apparati li jintlibsu mainstream kurrenti, kaxxi tal-earphones, u sensuri żgħar. Il-proporzjon tawwali huwa eżatt għal disinji b'forma ta 'bar, u l-ħxuna ta' 1.53mm biss bilkemm tieħu spazju intern tal-apparat. Ħafna klijenti feedback li d-daqs ta 'dan il-wiri jippermetti li l-prodotti tagħhom isiru irqaq u eħfef, speċjalment brazzuletti intelliġenti u kaxxi tal-earphones, fejn ir-rqaq jaffettwa direttament l-esperjenza tal-utent. Darba kellna klijent li qed jiżviluppa ċirku intelliġenti ultra-rqiq li ma setax isib skrin adattat inizjalment. Huma ppruvaw diversi skrins ta 'daqsijiet simili, iżda jew il-ħxuna qabżet il-limitu jew l-effett tal-wiri kien fqir. Fl-aħħarnett, użaw din il-wirja, li taqbel perfettament mad-disinn tal-kisi tagħhom, u r-rata ta 'falliment matul il-produzzjoni tal-massa kienet baxxa ħafna.

Meta niġu għall-kwalità u l-adattament, dan huwa wkoll il-vantaġġ ewlieni tagħna bħala manifattur. Ħafna klijenti jiġu għandna mhux biss għal skrin standard, iżda għall-personalizzazzjoni skont il-ħtiġijiet speċifiċi tal-prodott tagħhom. Is-servizz ta 'adattament tagħna mhuwiex biss sempliċi aġġustament tal-parametri; minflok, aħna nipprovdu lill-klijenti suġġerimenti ta 'ottimizzazzjoni raġonevoli bbażati fuq is-snin ta' esperjenza prattika tagħna. Pereżempju, il-luminożità standard hija 350cd/m², iżda jekk klijent qed jagħmel apparati ta 'barra li jeħtieġu luminożità ogħla, aħna nirrakkomandaw li naġġustah għal 500-800cd/m² filwaqt li jottimizza ċ-ċirkwit tad-dawl ta' wara biex jiġi evitat konsum eċċessiv ta 'enerġija. Għal apparati mediċi, aħna nissuġġerixxu trattamenti kontra-leqqa u kontra-marki tas-swaba' biex itejbu l-qari tal-iskrin f'ambjenti mediċi. Barra minn hekk, rigward it-tul u l-għamla tal-FPC, u t-tip ta 'konnettur, ħafna klijenti għandhom spazju speċjali għall-apparat intern. Se nippersonalizzaw ir-rotta u t-tul tal-FPC skont it-tpinġijiet tal-casing li jipprovdu, u anke naġġustaw il-pożizzjoni tal-konnettur biex niżguraw installazzjoni bla xkiel u nnaqqsu r-rati ta 'xogħol mill-ġdid waqt il-produzzjoni ta' prova. Barra minn hekk, il-MOQ tagħna huwa baxx-anki jekk klijent jeħtieġ biss għexieren ta 'biċċiet għall-ittestjar tal-kampjuni, nistgħu nirranġaw il-produzzjoni, li hija faċli ħafna għal start-ups jew klijenti li jwettqu verifika tal-prototip.



Biex inkun onest, l-ispeċifikazzjonijiet fuq din il-wirja m'huma xejn aqwa. Imma sar il-prodott ewlieni tagħna għaliex aħna verament nifhmu lill-klijenti tagħna u x-xenarji li qed jaħdmu fihom. Rajna wisq klijenti jispiċċaw b'ċikli twal ta 'R&D u rati għolja ta' falliment fil-produzzjoni tal-massa, kollha għaliex qabdu skrins li kienu jidhru tajbin fuq il-karta iżda kienu ta 'uġigħ li fil-fatt jużaw. U konna naraw ħafna kompetituri biss iżommu stivar specs filwaqt li jinjoraw il-ħtiġijiet bażiċi ta 'applikazzjonijiet inkorporati.

Kull dettall tekniku fuq dan il-wiri HSD0.96 -affarijiet bħall-ottimizzazzjoni tal-angolu tal-vista tal-IPS, l-għażla tal-angolu tal-polarizzatur, il-kompatibilità tal-IC tas-sewwieq, anke t-tolleranzi dimensjonali-ġejna minn każijiet ta' użu fid-dinja reali-li ltqajna magħhom u rfinajna maż-żmien. Il-punt kollu huwa li jagħmilha aktar faċli għall-klijenti biex jaħdmu magħhom.

Jista 'ma jkunx l-aħjar skrin żgħir hemmhekk, iżda definittivament huwa dak li joqgħod l-aħjar xenarji inkorporati u fil-fatt issolvi l-problemi għall-klijenti. Dik kienet il-filosofija tagħna wara dawn is-snin kollha li nagħmlu LCDs żgħar: l-ispeċifikazzjonijiet huma l-pedament, iżda l-użabilità hija dak li verament importanti.





● OEM&ODM ● L-EBDA MOQ ● KAMPJUNI FIL-ĦAŻNA ● BORD TAL-ITTESTJAR OPTIONAL















SPEĊIFIKAZZJONIJIET

OĠĠETT	DIMENSJONI	UNITÀ
Daqs	0.96	pulzier
Dimensjoni Outline	14.04x27.95x1.53	mm
Temperatura operattiva	-20 grad - +70 grad	grad
Temperatura tal-Ħażna	-30 grad - +80 grad	grad
Riżoluzzjoni	80x160
