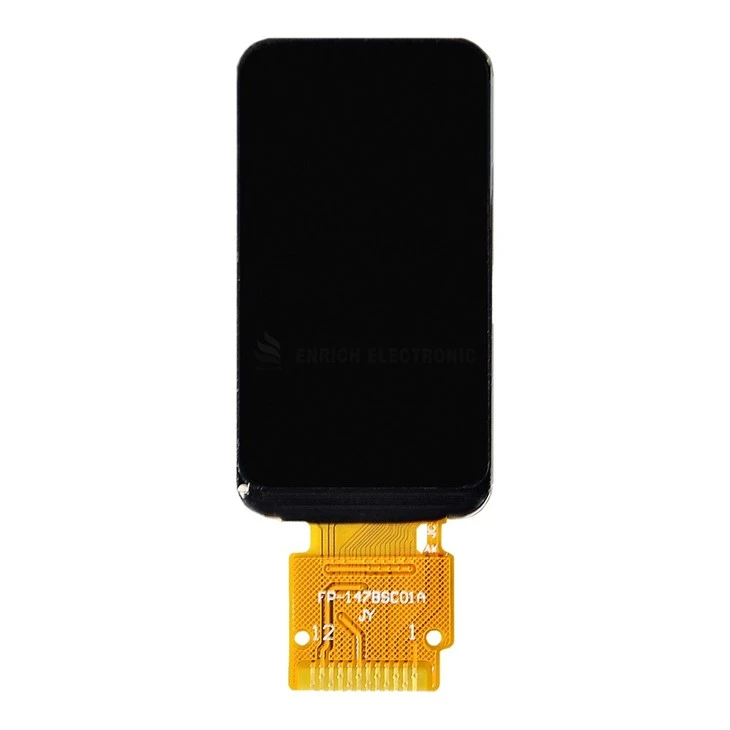

1.47 Pulzier TFT LCD Display



ENH-TV0147A002 Deskrizzjoni

Informazzjoni Bażika tal-Prodott

Il-1.47 pulzier TFT LCD Displayhuwa modulu tal-wiri kompatt u ta'-prestazzjoni għolja ddisinjat għal applikazzjonijiet fejn l-ispazju huwa għoli iżda l-kwalità viżiva ma tistax tiġi kompromessa. Dan il-mudell għandu pannell IPS (In-Plane Switching) djagonali ta' 1.47 pulzier b'disinn trasmissiv, normalment iswed. Ir-riżoluzzjoni tiegħu hija 172 pixel RGB orizzontali bi 320 pixel vertikali, li twassal test iqarmeċ u grafika dettaljata. Is-sewwieq IC huwa l-ST7789V3 adottat b'mod wiesa ', li joffri appoġġ eċċellenti għall-librerija fuq pjattaformi ta' mikrokontrolluri popolari. L-interface hija SPI b'4 wajers (4-SPI), li teħtieġ biss ftit pinnijiet I/O għal tħaddim sħiħ. F'termini ta 'dimensjonijiet fiżiċi, id-daqs tal-kontorn huwa 19.39 mm (wisa') b'36.28 mm (għoli) b'1.46 mm (ħxuna), filwaqt li ż-żona tal-wiri attiva tkejjel 17.39 mm b'32.35 mm. Il-wiri jaħdem b'mod affidabbli fuq medda ta' temperatura ta' -20 grad sa +70 grad u jista' jinħażen bejn -30 grad u +80 grad. Bil-fattur tal-forma ultra-kompatt tiegħu u l-vista b'angolu sħiħ, dan1.47 pulzier TFT LCD Displayhuwa idealment adattat għal apparat li jintlibes, smartwatches, strumenti mediċi portabbli, miters industrijali li jinżammu fl-idejn, u pannelli ta 'kontroll ta' apparat domestiku żgħir.



Karatteristiċi u Benefiċċji tal-Prodott

Grazzi għat-teknoloġija IPS, il-wiri jipprovdi kulur u kuntrast konsistenti minn kwalunkwe direzzjoni - sa 80 grad fl-orjentazzjonijiet kollha - li jagħmilha perfettament tinqara anke meta titqies minn angoli estremi, rekwiżit kritiku għal apparati li jintlibsu mill-polz u għodod li jinżammu fl-idejn. L-IC tas-sewwieq ST7789V3 huwa matur u appoġġjat b'mod wiesa ', b'libreriji lesti għall-użu għal Arduino GFX, LVGL, grafika Adafruit, u ħafna oqfsa oħra, li jnaqqas drastikament il-ħin tal-iżvilupp. L-interface 4-SPI juża biss erba 'sa sitt pinnijiet (inklużi l-enerġija u l-art), li hija ideali għal mikrokontrolluri ristretti mir-riżorsi bħal ESP32, STM32, u Raspberry Pi Pico. B'172 × 320 pixel, il-wiri jikseb densità ta' pixels ta' madwar 250 PPI, qawwija biżżejjed għal interfaces tal-utent ta' daqs żgħir bħal uċuħ tal-arloġġi, dashboards tad-dejta, u sistemi ta' menus. Il-bezel ultra-dejqa (madwar 1 mm) flimkien mal-kantunieri fit-tond jagħti dehra moderna u premium lil kwalunkwe prodott finali. Barra minn hekk, il-firxa tat-temperatura operattiva ta '-20 grad sa +70 grad tiżgura prestazzjoni affidabbli barra fix-xitwa jew ġewwa tagħmir industrijali. Konsum baxx ta' enerġija - b'livell loġiku ta' 3.3V u backlight kontrollabbli PWM - jagħmel dan1.47 pulzier TFT LCD Displaygħażla naturali għal apparati portabbli li jaħdmu bil-batterija.



Żoni ta 'Applikazzjoni tal-Prodott

Il-versatilità ta 'dan il-wiri tippermettilha sservi industriji multipli. Fit-teknoloġija li jintlibes, huwa d-daqs standard għal smartwatches u fitness trackers, kif ukoll brazzuletti intelliġenti u meded ta 'monitoraġġ tas-saħħa. Għal apparati mediċi, jeċċella f'moniters tal-pressjoni tad-demm, miters tal-glukożju, apparati ECG portabbli, u sistemi ta 'monitoraġġ tal-pazjent, fejn viżwalizzazzjoni ta' data ċara u affidabbli hija kritika. Fis-settur tad-dar intelliġenti u tal-IoT, il-wiri jista 'jinstab fuq pannelli tat-termostat intelliġenti, magni tal-kafè, purifikaturi tal-arja, u skrins tal-gateway tad-dar intelliġenti. L-applikazzjonijiet industrijali u inkorporati jinkludu strumenti tat-test li jinżammu fl-idejn, terminals POS, skaners tal-barcode, u pannelli tal-interface man-machine (HMI). Proġetti tal-elettronika DIY - bħal mini consoles tal-logħob, stazzjonijiet tat-temp, u arloġġi diġitali - jibbenefikaw ukoll mid-daqs kompatt tal-wiri u l-faċilità ta 'integrazzjoni.



Vetrina tad-Dettall tal-Prodott

Minn perspettiva mekkanika, il-modulu jkejjel biss 19.39 mm b'36.28 mm, b'erja attiva ta '17.39 mm bi 32.35 mm, u jiżen madwar 2.7 grammi. Il-konnettur FPC 8-pin jipprovdi pinout ċar: pin 1 huwa art (GND), pin 2 huwa qawwa 3.3V (VCC), pin 3 huwa arloġġ SPI (SCL), pin 4 huwa data SPI (SDA/MOSI), pin 5 huwa reset (RES, attiv baxx), pin 6 huwa data/kmand agħżel (DC), pin 7 huwa għażla ta’ ċippa (BL, PWMK), appoġġ ta’ dawl baxx (CS,PWMK), kontroll ta’ dawl baxx (CS,PWMK) dimming. Aħna nipprovdu appoġġ sħiħ tal-librerija u kodiċi ta 'eżempju għall-pjattaformi Arduino, ESP32, STM32, u Raspberry Pi, inklużi dijagrammi tal-wajers u sekwenzi ta' inizjalizzazzjoni ma 'kull ordni ta' kampjun.



 Ċertifikazzjonijiet tal-Prodott u Assigurazzjoni tal-Kwalità

Il-faċilità tal-manifattura tagħna hija ċċertifikata ISO9001, u l-wiri huwa kompletament konformi mal-RoHS, u jilħaq l-istandards globali tas-sikurezza ambjentali. Kull modulu jgħaddi minn ttestjar elettriku ta '100% qabel il-ġarr biex jiżgura żero difetti. Aħna nappoġġjaw il-prodott b'garanzija ta '12-il xahar kontra difetti tal-manifattura u nimpenjaw ruħhom għal kontinwità tal-provvista minima ta' 10 snin għall-klijenti tal-produzzjoni.



Servizzi ta' Personalizzazzjoni

Bħala manifattur dirett mill-fabbrika, noffru għażliet ta 'adattament estensivi. Dawn jinkludu stampar tal-logo tad-dwana fuq l-FPC jew il-ħġieġ tal-qoxra, modifiki tad-disinn tal-FPC (pinout, tul, tip ta 'konnettur), integrazzjoni ta' touch panel capacitive, aġġustamenti fil-livell tal-luminożità, konfigurazzjonijiet tal-interface alternattivi (SPI, RGB, jew MCU), u meded ta 'temperatura operattiva estiżi. Il-kwantità minima tal-ordni għall-personalizzazzjonijiet tipikament tvarja minn 1,000 sa 3,000 unità, skont il-kumplessità. Ordnijiet ta 'kampjuni ta' 1 sa 10 biċċiet huma milqugħa għall-ittestjar u l-validazzjoni qabel il-produzzjoni tal-massa.



Lest biex jintegra l-1.47 pulzier TFT LCD Displayfil-prodott li jmiss tiegħek? Ikkuntattja lit-tim tal-inġinerija tagħna għal konsultazzjoni teknika jew itlob kampjun biex tibda l-iżvilupp tiegħek.







● OEM&ODM ● L-EBDA MOQ ● KAMPJUNI FIL-ĦAŻNA ● BORD TAL-ITTESTJAR OPTIONAL

















SPEĊIFIKAZZJONIJIET

OĠĠETT	DIMENSJONI	UNITÀ
Daqs	1.47	pulzier
Dimensjoni Outline	19.39x36.28x1.46	mm
Temperatura operattiva	-20 grad - +70 grad	grad
Temperatura tal-Ħażna	-30 grad - +80 grad	grad
Riżoluzzjoni	172x320
