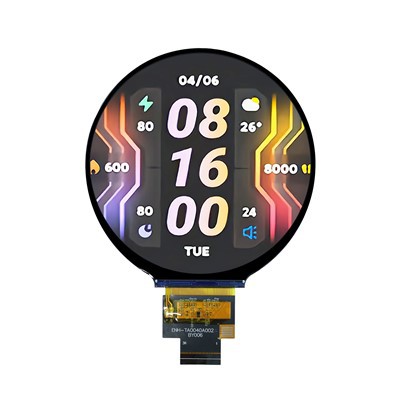

4.0 Pulzier Round TFT LCD Modulu

ENH-TV0400A002Deskrizzjoni



X'hemm fil-fatt ġewwa dan l-LCD tond ta '4.0"?

Ħallini niftaħ bl-ispeċifikazzjonijiet mhux ipproċessati (it-tip ta' numri li l-inġiniera tagħna jiċċekkjaw l-ewwel):

Daqs tal-iskrin– 4.0 pulzieri, ċirku veru (żona attiva Φ101.52 mm, mhux maqtugħa)

Riżoluzzjoni– 720 × 720, ~ 280 PPI (sharp biżżejjed għal test żgħir u ikoni)

Kontorn tal-modulu– 105.60 mm (H) × 109.87 mm (W) × 2.23 mm (T)

Interface– MIPI DSI b'4 korsiji (FPC ta' 40 pin)

Angolu tal-vista– IPS, sħiħ 178 grad id-direzzjonijiet kollha

Sewwieq IC– JD9365DA (matura, użata f'eluf ta' proġetti minn 4″ sa 10.1″)

Luminożità standard– 350 cd/m², iżda nistgħu nimbuttawh sa 1200-1500 cd/m² għall-użu fuq barra

Kif taħdem fil-ħajja reali?
Is-sewwieq JD9365DA IC mhuwiex l-aktar ġdid jew flashiest, iżda huwa eżattament għaliex aħna jogħġobni - huwa solidu bħala blat. Aħna konsenja dan is-sewwieq fuq pannelli ċirkolari u rettangolari lill-klijenti li jagħmlu dashboards EV, magni tal-kafè intelliġenti, u anke tagħmir tal-baħar. L-ebda kwistjoni ta 'kompatibilità stramba mal-pjattaformi Qualcomm, Rockchip, jew STM32.

U l-interface MIPI DSI b'4 korsiji? Huwa mgħaġġel biżżejjed għal animazzjonijiet bla xkiel (aħseb menus radjali jew bars ta 'progress ċirkolari). Wieħed mill-klijenti tagħna – marka Ewropea tal-e-bike – qalilna: "Ma ridniex nerġgħu nfasslu l-mainboard kollu tagħna biss għall-wiri." Mal-MIPI, ma kellhomx għalfejn.



Karatteristiċi Ewlenin Li Attwalment Jgħoddu għad-Disinjaturi tal-Prodotti

Mhux se nsemmi l-punti tal-bullet għall-fini tal-elenkar. Minflok, hawn l-inġiniera jistaqsu dwar l-aktar meta jaraw tagħna4.0 Pulzier Round TFT LCD Modulu:

Ċirkolari vera, mhux rettangolu mgħotti

Iva, tista 'tixtri pannell kwadru 720 × 720 u tkopri l-kantunieri b'żebgħa sewda. Iżda dan jagħtik luminożità tarf irregolari u skart pixels. Tagħna hija mfassla bħala ċirku mil-livell tal-ħġieġ - backlight uniformi, l-ebda tikek skuri fit-3:00 jew fid-9:00.

IPS – għax xi ħadd dejjem iħares mill-ġenb

F'dashboard tal-karozza, is-sewwieq jaraha dritta, iżda l-passiġġier iħares minn angolu. F'termostat intelliġenti mmuntat mal-ħajt, tista 'taqrah waqt li timxi lejn il-ġenb. IPS ifisser kuluri ma jinħaslu. Aħna ttestjajna sa 178 grad, u żżomm.

Firxa tat-temperatura: -20 grad ~ +70 grad (tħaddim)

Grad industrijali standard. Għal clusters tal-karozzi jew gabbani ta 'barra, nistgħu noffru firxa estiża. Is-sena li għaddiet għamilna lott għal kumpanija Russa ta 'tagħmir agrikolu - il-magni tagħhom jaħdmu fi xtiewi ta' -30 grad. Aħna aġġustajna l-backlight u l-materjali LCD kif xieraq.

Luminożità għolja fakultattiva (sa 1500 cd/m²)

L-istandard 350 nits huwa tajjeb għal ġewwa. Imma jekk qed tibni dashboard tal-muturi jew GPS tal-baħar portabbli, tkun trid 1000+ nits. Għamilna 1500 nits qabel - iva, jiġbed aktar qawwa, iżda jista 'jinqara taħt dawl tax-xemx dirett. Normalment nirrakkomandaw twaħħil ottiku flimkien ma 'luminożità għolja għall-aħjar esperjenza ta' barra.



Fejn In-nies Attwalment Jużaw Din il-Wiri Round?

Mhux biss "applikazzjonijiet potenzjali" - hawn huma proġetti reali li konna konsenja għalihom f'dawn l-aħħar 6 xhur:

Dashboards EV u e-bike– Startup Franċiża ħadet 2000 unità b'luminożità ta '1200 cd/m² u ħġieġ ta' kopertura anti-riflettiv apposta. Jużawha biex juru l-veloċità, il-batterija %, u l-vleġeġ tan-navigazzjoni.

Termostati intelliġenti– Marka Amerikana tal-HVAC issostitwiet l-iskrin tond antik tagħhom ta '2.8″ ma' 4.0″ tagħna għax riedu touch area akbar għall-kontroll tal-klima. Huma jużaw twaħħil ottiku għal dehra "mingħajr kolla".

Kontrolluri tal-pum industrijali– Produttur Ġermaniż ta 'għodod tal-magni jintegra l-wiri tagħna f'pannell ta' encoder li jdur. Ir-riżoluzzjoni 720×720 tħallihom juru previews tal-G-code f'ħin reali.

Monitors tal-pazjenti– Kumpanija Ċiniża tal-apparat mediku tuża l-verżjoni IPS għall-moniters tal-komodina; infermiera jaqrawha mill-bieb, u l-angolu wiesa 'tal-vista huwa meħtieġ.

Naturalment, tista 'tużaha wkoll għal smartwatches, magni tal-kafè, u anke mods vape fancy (iva, rajna dan ukoll). Il-4.0 Pulzier Round TFT LCD Moduluhija sorprendentement versatili.



Dettalji mekkaniċi u elettriċi - Dak li għandek bżonn qabel tordna kampjuni

Ħa nagħtikom in-numri eżatti li tuża l-fabbrika tagħna meta taqta 'l-FPC u tgħaqqad id-dawl ta' wara.

Dimensjonijiet outline
105.60 mm (wisa ') × 109.87 mm (għoli) × 2.23 mm (ħxuna) - irqiq biżżejjed għal apparat li jinżamm fl-idejn. Iċ-ċirku attiv huwa Φ101.52 mm, li jħalli madwar 4 mm żona tal-bezel fuq kull naħa.

Pinout MIPI DSI ta' 40 pin (simplifikat)

Pari tad-dejta MIPI b'4 korsiji (TDP0/TDN0 – TDP3/TDN3)

VCI=2.8V (analogu), IOVCC=1.8V (loġika)

RESET u labar TE (effett tad-dmugħ).

LED backlight anodu/katodu (kurrent kostanti)

Għad-deskrizzjoni sħiħa tal-pin u d-dijagrammi tal-ħin, jekk jogħġbok itlob id-datasheet uffiċjali – nista’ nibgħatha bħala PDF.

Integrazzjoni tal-pannell tat-touch
Nistgħu nżidu panel touch capacitive (CTP) jew b'twaħħil bl-arja (orħos) jew b'laminazzjoni sħiħa ottika (leġġibbiltà u durabilità aħjar). Is-CTP juża interface I²C mal-linji tal-enerġija tiegħu stess (TP_VCI, TP_IOVCC) u interrupt/SCL/SDA. Jekk għandek bżonn għamla ta' ħġieġa ta' kopertura speċifika jew kisi kontra l-marki tas-swaba', għidilna.

Hawn ritratt mil-linja ta 'produzzjoni tagħna l-ġimgħa li għaddiet: [Image placeholder – COG bonding of JD9365DA on 4.0" ħġieġ tond]. Nista' nibgħat l-istampa attwali permezz tal-email.



Kwalità u Kredenzjali tal-Fabbrika - Minħabba li għandek bżonn tafda lill-fornitur tiegħek

Aħna amanifattur dirett mill-fabbrikata 'moduli LCD żgħar għal medji, mhux kumpanija kummerċjali. Iċ-ċertifikati tagħna ISO9001:2015 u IATF 16949 (karozzi) huma disponibbli biex jitniżżlu fuq talba. Ukoll RoHS u REACH konformi - l-ebda sorpriża.

Punti ewlenin tal-manifattura

Linji ta' twaħħil COG (Chip-on-Glass) u FPC kompletament awtomatizzati

Spezzjoni ta' 100% + 24-test ta' tiqdim ta' sigħat qabel il-ġarr

Monthly capacity: >500k unitajiet għal din il-klassi tad-daqs

It-tim tal-inġinerija tagħna mhux biss jagħtik datasheet u jisparixxi. Għandna grupp WeChat / WhatsApp għal kull klijent ewlieni. Għandek bżonn għajnuna bil-kodiċi tal-inizjalizzazzjoni? L-inġinier tal-firmware tagħna Jack normalment iwieġeb fi żmien ftit sigħat.



Personalizzazzjoni - Kważi Kollox Jista' Jinbidel



Proċess ta 'adattament tipiku
① Inti tibgħat it-tpinġija mekkanika u r-rekwiżiti elettriċi tiegħek.
② L-inġiniera tagħna jirrevedu l-fattibilità (3-5 ijiem).
③ Kampjuni prototip (4-6 ġimgħat).
④ Ittestjar ta 'validazzjoni (nistgħu nisimulaw il-kundizzjonijiet ambjentali tiegħek).
⑤ Produzzjoni tal-massa.

Ix-xahar li għadda lestejna FPC tad-dwana għal kumpanija Ġappuniża tar-robotika - kellhom bżonn denb mgħawweġ ta '90 grad biex jidħol ġo ​​ġonta dejqa tad-driegħ. Ħadu 7 ġimgħat mit-tpinġija sal-approvazzjoni tal-kampjun.





● OEM&ODM ● L-EBDA MOQ ● KAMPJUNI FIL-ĦAŻNA ● BORD TAL-ITTESTJAR OPTIONAL

















SPEĊIFIKAZZJONIJIET

OĠĠETT	DIMENSJONI	UNITÀ
Daqs	4.0	pulzier
Dimensjoni Outline	109.87x105.6x2.23	mm
Temperatura operattiva	-20 grad - +70 grad	grad
Temperatura tal-Ħażna	-30 grad - +80 grad	grad
Riżoluzzjoni	720x720
